στόλισμα αφρού 10x13mm EMI που καλύπτει το αγώγιμο προστατευτικό κάλυμμα

EMI, ΣΤΌΛΙΣΜΑ SMF, αποκατάσταση WHL 10*13*10MMelastic, ηλεκτρική παραγωγή



Προϊόν

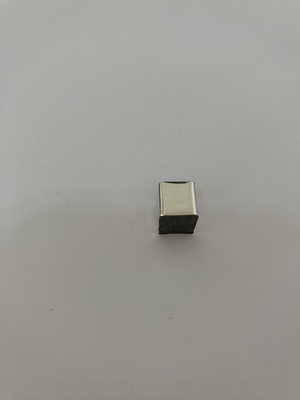

Μέγεθος: W*H*L: 10*13*10MM



Επισκόπηση

• SMT EMI που προστατεύει το στόλισμα είναι ένα στηρίζοντας μαξιλάρι που μειώνει τις ηλεκτρομαγνητικές παραγμένες θόρυβος εσωτερικές ηλεκτρονικές συσκευές και προστατεύει το κύκλωμα από τα ηλεκτρικά κύματα.

• Η συγκόλληση επανακυκλοφορίας είναι δυνατή μέχρι 260℃ με τη χρησιμοποίηση του υλικού με την άριστη αντίσταση θερμότητας.

• Συσκευασμένος με την ταινία εξελίκτρων για να επιτρέψει το αυτόματο μοντάρισμα επιφάνειας.
• Μπορέστε να χρησιμοποιηθείτε ως στόλισμα διακοπτών αφής, στόλισμα αισθητήρων αφής, κ.λπ.

Χαρακτηριστικά γνωρίσματα

• Σταθερή μορφή, μαλακός & ελαστικό κύβων που χρησιμοποιούν έναν πυρήνα σφουγγαριών.
  - Κατασκευασμένος σε ποικίλα μεγέθη έναντι των επίγειων επαφών σιλικόνης ή μετάλλων
  - Ούτε καμμμένος ούτε σπασμένος όπως μια λουρίδα δάχτυλων
  - Κανένας φόβος ή siloxane όπως τον τύπο σιλικόνη-πυρήνων
  - Το μαλακό υλικό σφουγγαριών δεν κάμπτει το PCB ούτε δεν παραμορφώνει τη συσκευή
• Άριστη ηλεκτρική αγωγιμότητα και χαμηλή αντίσταση επιφάνειας
• Άριστη ανθεκτικότητα με τη διευθετήσιμη σκληρότητα, απαλλαγμένη από καμμμένος ή σπασμένος πρόβλημα
• SMT (μοντάρισμα επιφάνειας) διαθέσιμο και χειρωνακτικό συγκολλώντας συμβατό σύστημα
• RoHS υποχωρητικό, UL94V-0, αλόγονο ελεύθερο

Λεπτομέρειες

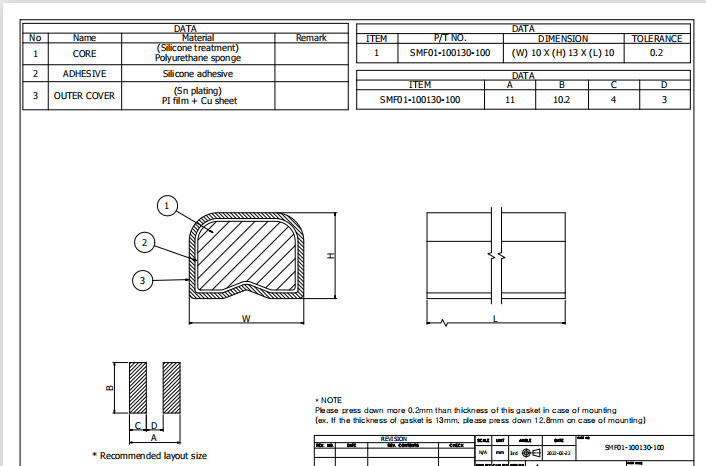

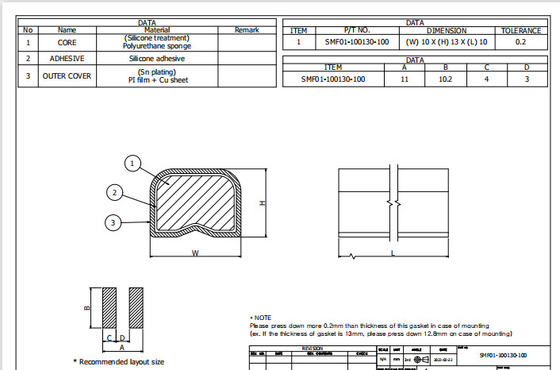

Προδιαγραφή

Εφαρμογές



Έδαφος PCB & προστασία της EMI





• Το στόλισμα SMT χρησιμοποιείται για τη EMI που προστατεύει και που στηρίζει με την ένωση του με το PCB της ενότητας LCD. Διάφορα κομμάτια του στολίσματος SMT χρησιμοποιούνται στο PCB για να μεγιστοποιήσουν τη EMI που προστατεύει και που στηρίζει την αποτελεσματικότητα. Οι θέσεις τους στο PCB απεικονίζονται στη φάση σχεδίου κυκλωμάτων PCB.

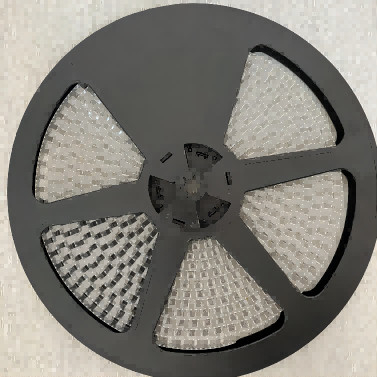

• Παρεχόμενος δακτυλογραφημένες στις εξέλικτρο συσκευασίες σταδιοδρομίας κατάλληλες για SMT.



Στόλισμα αισθητήρων αφής/στόλισμα διακοπτών αφής







• Το στόλισμα αισθητήρων αφής (στόλισμα διακοπτών αφής) λειτουργεί ως συνδέοντας επιτροπή επίδειξης ηλεκτροδίων και PCB χρησιμοποιώντας την ηλεκτροστατική μέθοδο εισαγωγής αφής. Είναι κατάλληλο για τους διακόπτες αφής των εγχώριων συσκευών και των βιομηχανικών συσκευών.
• Το στόλισμα SMF εγκαθίσταται με το αυτόματο μοντάρισμα επιφάνειας ενώ η επαφή άνοιξη και η μέθοδος ράβδων αφής απαιτούν τη χειρωνακτική συγκόλληση.
• Η μείωση κόστους αναμένεται με την αντικατάσταση της ακριβής μεθόδου πλέγματος αφής.
• Αυτό το στόλισμα δεν τονίζει PCB/Panel λόγω της ελαστικότητάς του και έχει την υψηλή αντίσταση διάβρωσης.



ΟΡΟΙ ΤΗΣ ΕΓΓΥΗΣΗΣ & ΤΟΥ ΠΑΡΑΚΟΛΟΥΘΗΜΕΝΟΥ ΣΗΜΕΙΟΥ ΣΤΗΝ ΕΠΙΤΗΡΗΣΗ

• 1) Κρατήστε το προϊόν στη θερμοκρασία δωματίου και την υγρασία. (25±10℃, λιγότερο από 75%)
• 2) Αποφύγετε την επαφή με τον αέρα και την υγρασία όταν κρατημένα προϊόντα.
• 3) Μην αποφύγετε το άμεσο φως ήλιων και κανένα flammables όταν κρατημένα προϊόντα.
• 4) Το κρατήστε για να αποτρέψετε τη ζημία στην εμφάνιση και τη μορφή.
• 5) Να είστε προσεκτικός για να μην είναι ένα υψηλής θερμοκρασίας, περιβάλλον υψηλός-υγρασίας μετά από να ανοίξει το προϊόν.
• 6) Να είστε προσεκτικός για να μην έρθει σε επαφή με με τα χημικά και οργανικά υλικά.
• 7) Μην αγγίξτε το προϊόν με τα γυμνά χέρια.
• 8) Η περίοδος εξουσιοδότησης προϊόντος είναι 6 μήνες μετά από την παράδοση.

ΑΠΟΦΑΣΗ



1) Ε-ΤΡΑΓΟΥΔΙ η Co. EMC, ΕΠΕ (κόμμα «Β» όπως κατωτέρω) εσωκλείει την έκθεση επιθεώρησης όταν στέλνεται.

2) Ένα μέρος είναι για μια παράδοση ενός προτύπου κατ 'αρχήν.

3) Το πέρασμα και αποτυγχάνει τον προσδιορισμό του μέρους εφαρμόζεται από «τον κατάλογο ελέγχου δειγματοληψίας KS Q ISO 2859-1».

4) Το επίπεδο επιθεώρησης και AQL καθορίζονται με αμοιβαία συμφωνία. (Πρότυπα: Γ-ΙΙ, 0.65)

5) Εάν DEVIALET (κόμμα «Α» όπως κατωτέρω) αποτυγχάνει να περάσει την επιθεώρηση εισαγωγών, «το Α» πρέπει να ενημερώσει «το Β» για το nonconformance.

Κατόπιν, «το Β» πρέπει να δηλώσει τα μέτρα βελτίωσης «στο Α» μέσα σε 5 ημέρες.

6) Το αποτυχημένο μέρος πρέπει να επιστραφεί αλλά είναι διαθέσιμο για να δεχτεί τα επιλεγμένα προϊόντα σύμφωνα με τις περιστάσεις.

7) Σε περίπτωση οποιωνδήποτε άλλωνδήποτε απροσδόκητων καταστάσεων, πρέπει να λυθεί με αμοιβαία συμφωνία.



ΓΕΝΙΚΑ ΠΡΟΤΥΠΑ ΣΥΣΚΕΥΑΣΙΑΣ



1) Ονομάστε hem.

2) Το κιβώτιο χαρτοκιβωτίων περιέχει ένα κατάλληλο ποσό κυλίνδρων SMF.

3) Συμπληρώστε το πλαστικό στην πίσω κάλυψη με τη μείωση του υλικού.

4) Το κιβώτιο σφραγίζεται με την ταινία OPP, χ-τύπος, και το κιβώτιο χαρακτηρίζεται ως διαθέσιμο.

5) Μέθοδος συσκευασίας (όπως φαίνεται στον αριθμό)
